涡轮分子泵

真空对于制造日常生活中使用的许多高科技产品至关重要。很多的科学研究和工业应用_ 需要真空_ 和 极低的 真空度。这是 我来自在哪里 涡轮分子泵 来自普发真空 进行探索入 玩。

涡轮分子泵作为技术标准

涡轮分子泵因其内部形状和相关涡轮机相似而得名,已在全球范围内确立了工业和科学研究领域真空获得生成的技术标准。涡轮分子泵由普发真空工程师 Willi Becker 博士于 1958 年开发,具有高速转子。转速高达 90,000 转/分钟,可产生低于 10-11 hPa的真空,从而为您的应用提供理想的压力条件,例如高真空 (HV)、超高真空 (UHV) 或极高真空 (XHV) 。

HiPace® 10 Neo

HiPace 10 Neo 不仅在同类产品中无与伦比,而且由于其机械轴承和较大的热工作范围而特别适合移动应用。

涡轮分子真空泵

工作原理简单解释

动能真空泵组。该设计类似于涡轮机,由多级涡轮状转子和在外壳中旋转的叶片盘组成。同样,相似几何形状的带叶片的定子盘以镜像方式布置在转子盘之间。因此,当气体粒子撞击转子叶片时,冲击使其沿旋转方向(即泵送方向)加速。下一个定子盘的叶片进一步沿泵送方向引导它,在那里它被引导到下一个转子盘并接受另一次推力。

您想了解更多关于涡轮分子泵的工作原理以及应用方法吗?通过我们的涡轮泵培训课程, 了解您需要了解的有关普发真空涡轮泵及其使用的所有信息。更多详细信息也可以在我们的专有技术部分找到。

查看普发真空 HiPace 涡轮分子泵的内部结构,了解其组件和功能!

普发真空涡轮分子泵有哪些优势?

它们是幕后的秘密明星:尽管它们经常被忽视,但涡轮分子泵对于确保无故障无错误的过程做出了重大贡献。这使它们成为您的生产过程和研究项目的重要成功因素。如果您从事上述行业之一,真空对于您建立必要的工作和生产条件是必不可少的。例如,如果不使用涡轮分子泵,半导体生产或电子显微镜将是不可想象甚至不可能实现的。

得益于其先进的转子设计,普发真空的涡轮分子泵在抽速、前级泵兼容性、气体吞吐量和压缩方面得分很高。当涉及高真空、超高真空和极高真空产生时,普发真空涡轮分子泵为您提供了信赖我们的所有理由:

  • 最佳操作条件:高达 90,000 rpm,可产生高达 <10-11 hPa的高真空、超高真空和极高真空,抽速为 10 至 > 3,000 l/s

  • 优异卓越品质带来高效率:长达 100,000+ 小时的无故障运行时间

  • 高灵活性:由于其紧凑和轻便的设计,您甚至可以将我们的涡轮分子泵集成到空间有限的系统中。该泵具有 IP54 防护等级,专为工业用途而设计。

  • 减少生产停机时间:直接在生产现场更换轴承和操作材料即可。

  • 最先进的驱动电子设备:减少电力传输损失,实现最大能源效率并集成最新的现场总线系统

  • 减少振动和噪音的操作:得益于我们的高精度激光平衡方法,我们的涡轮分子泵非常适合在振动敏感的应用中使用。

新型普发真空激光平衡方法有何特别之处?

作为普发真空的最新创新的,激光平衡方法在涡轮分子泵的生产中树立了新的里程碑。与传统的平衡方法不同,激光平衡消除了平衡重安装或机械铣削过程的必要性。相反,高精度激光凭借其灵活的适用性以及最先进的测量和计算算法,可以高效、精确地汽化平衡平面中的材料。因此,残余不平衡量明显低于传统平衡。结果是:低振动涡轮分子泵具有更长的使用寿命和更低的噪音排放,是需要低振动的设备和应用的理想选择。

全新Laser BalancingTM技术

我们将带您了解普发真空有限公司的幕后情况,并向您展示新技术是如何开发的。

普发真空涡轮分子泵

在复合混合轴承和全磁浮磁力轴承之间进行选择

普发真空的涡轮分子泵可采用两种不同的轴承技术:复合混合轴承悬架主动 5 轴全磁悬浮系统。两种轴承系统都以其各自的优势而令人信服。

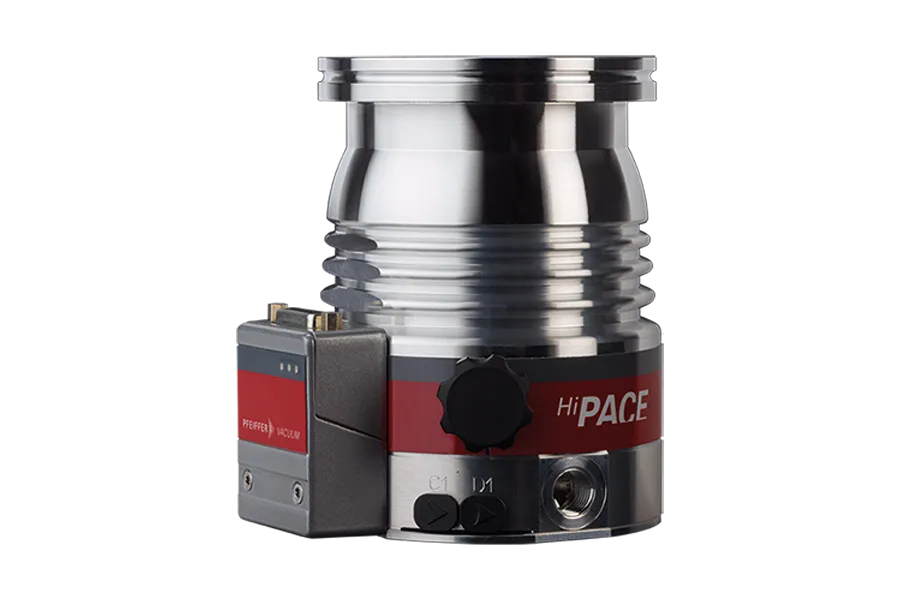

带复合轴承的涡轮分子泵

配备复合轴承的涡轮分子泵在前真空侧采用陶瓷球轴承,在高真空侧采用永磁轴承。这种组合提供了极其坚固且清洁的转子轴承布置。凭借其集成的工作液储存器,转子可以轻松散热并可靠运行。磨损颗粒通过工作液储罐过滤掉,从而延长了总使用寿命。作为复合轴承的发明者,普发真空是这种高效轴承技术的先驱。回顾 40 年的制造经验,您可以信赖我们复合轴承涡轮分子泵的质量。

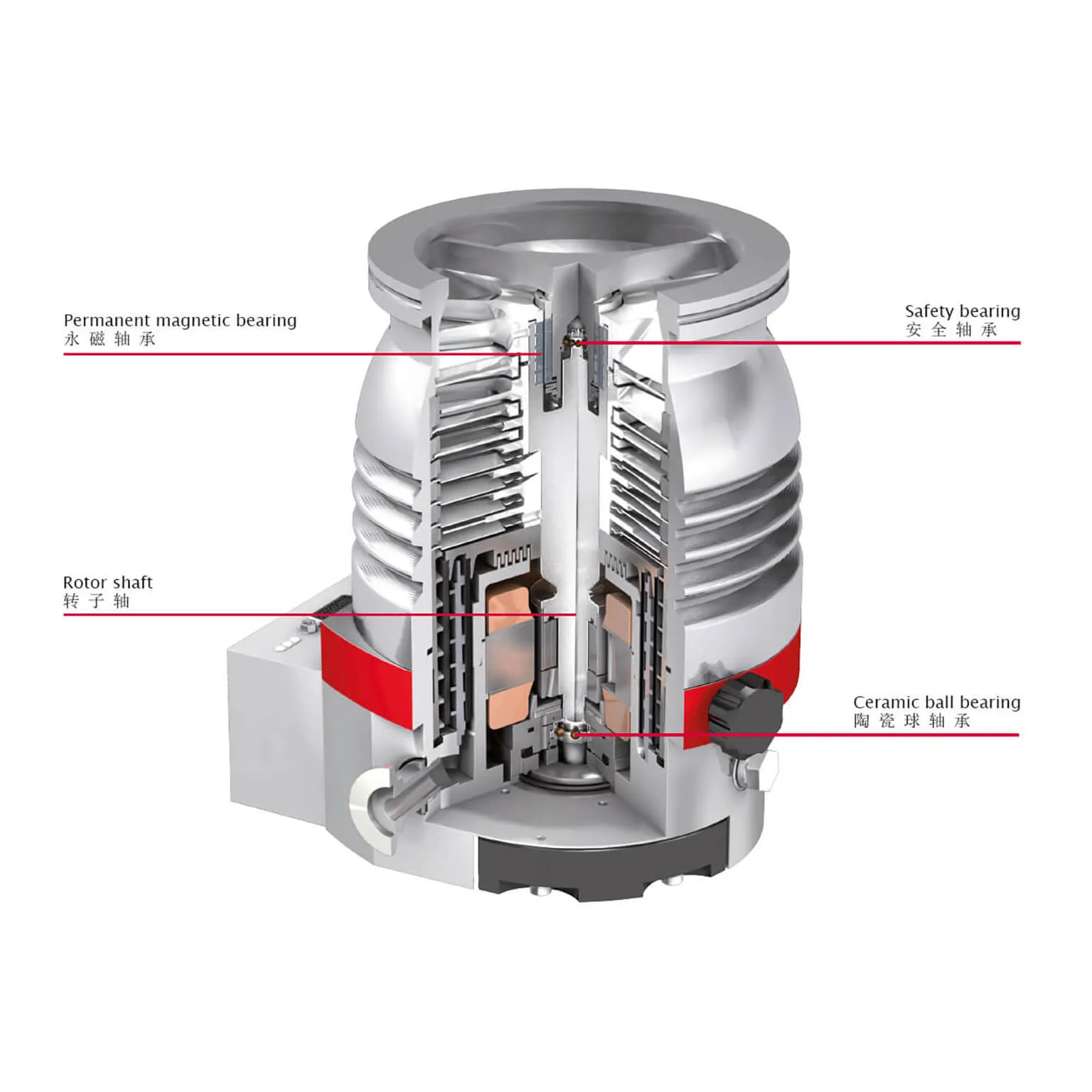

复合轴承涡轮分子泵的剖视图

了解有关混合轴承涡轮分子泵的更多信息 arrow_forward

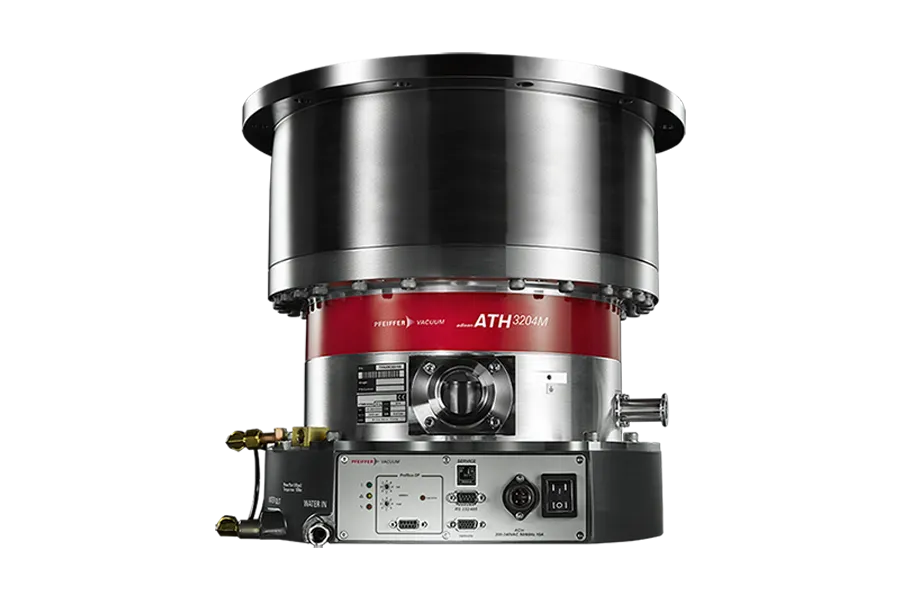

磁悬浮涡轮分子泵

磁悬浮涡轮分子泵的转子由电磁体数字电子控制系统保持悬浮状态,确保转子和外壳之间没有机械接触点。此外,如果发生电源故障,则由涡轮分子泵本身的旋转能量提供动力,直到转子牢固地落在应急轴承上。这些功能可防止转子过早磨损,并可在整个使用寿命期间免维护使用。此外,磁力轴承涡轮分子泵不需要润滑剂,从而消除了碳氢化合物污染的风险

磁悬浮涡轮分子泵的剖视图

了解有关磁悬浮涡轮机分子泵的更多信息 arrow_forward

涡轮分子泵用在什么地方?

真空技术在工业制造过程以及多个技术研究领域中发挥着至关重要的作用。

您可能希望在以下应用领域使用普发真空的涡轮分子泵:

使用经过认证的普发真空涡轮分子泵提高工作场所的安全性

现代涡轮分子泵的速度可达 1,500 Hz。因此,动能相应较高,导致极端的力作用在泵壳上,并在发生故障时在几分之一秒内锚定。

为了保证您的工作安全,普发真空与 TÜV Rheinland合作开发了安全认证,其中包括机械安全之外的双重超速保护。由于普发真空涡轮分子泵的设计使用寿命特别长,因此我们分别根据UL 61010Semi S2准则评估和认证我们的涡轮分子泵,以确保安全使用。
